一.什麽是光頻域反射技術？

光頻域反射計(OFDR)，因能應用於各種範圍的高精度測量和具有大的動態範圍而吸引了研究者的興趣。OFDR係統需要的光源應該為線性掃頻窄線寬單縱模激光器，所以對光源的要求很高，這也導致了國內對OFDR研究的缺乏。由於OFDR能應用於各種範圍的高精度測量和具有大的動態範圍，還是吸引了眾多研究者的興趣。

光頻域反射計結構包括線性掃頻光源、邁克爾遜幹涉儀、光電探測器和頻譜儀(或信號處理單元)等，基於光外差探測。

以頻率為中心進行線性掃頻的連續光，經耦合器進入邁克爾遜幹涉儀結構分成兩束。一束經反射鏡返回，其光程是固定的，稱為參考光，另一束則進入待測光纖。由於光纖存在折射率的微觀不均勻性，會產生瑞利散射。其中部分後向散射光滿足光纖數值孔徑而朝注入端返回，稱為信號光。如果傳播長度滿足光的相幹條件，則信號光和參考光就會在光電探測器的光敏麵上發生混頻。待測光纖上任一點X處的瑞利後向散射信號所對應的光電流的頻率設置為0時，頻率大小則正比於散射點位置x。隻要該頻率小於光電探測器的截止響應頻率。光電探測器就會輸出相應頻率的光電流，其幅度正比於光纖x處的後向散射係數和光功率的大小，從而得到沿待測光纖各處的散射衰減特性，同時可以通過測試頻率的最大值來推導出待測光纖的長度。

二.光頻域反射技術優點

在光通信網絡檢測中包括了集成光路的診斷和光通信網絡故障的檢測等。前者一般隻有厘米量級甚至毫米量級，後者的診斷一般使用波長為1310或1550 的光源，量程則達到了公裏級，大的量程就需要大的動態範圍和高的光源光功率。顯然，OTDR分辨率與動態範圍之間的矛盾不能很好地解決這個問題，而OFDR卻可以滿足，它具有高靈敏度和高的空間分辨率優點。

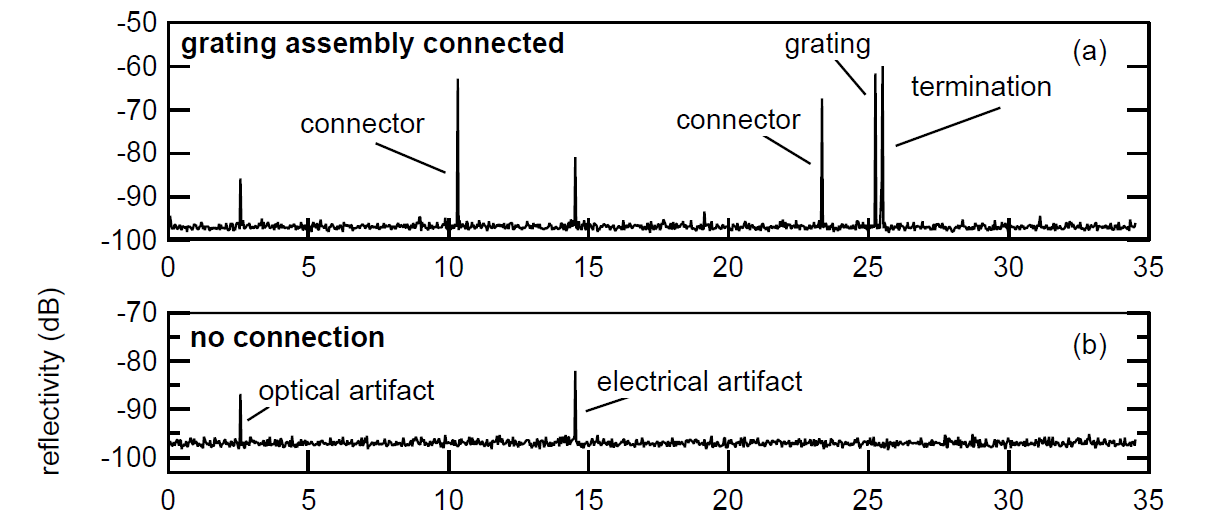

高靈敏度

OTDR是直接探測光纖的背向瑞利散射光信號，其輸出的光功率一般能達到幾十毫瓦。而光纖的背向瑞利散射光信號的功率很小。大約隻是入射光的-45dB位置，從而可以得出結論。OFDR探測方式的靈敏度要遠高於OTDR的探測方式。也就是說，在相同動態範圍的條件下，OFDR需要的光源光功率要小得多。

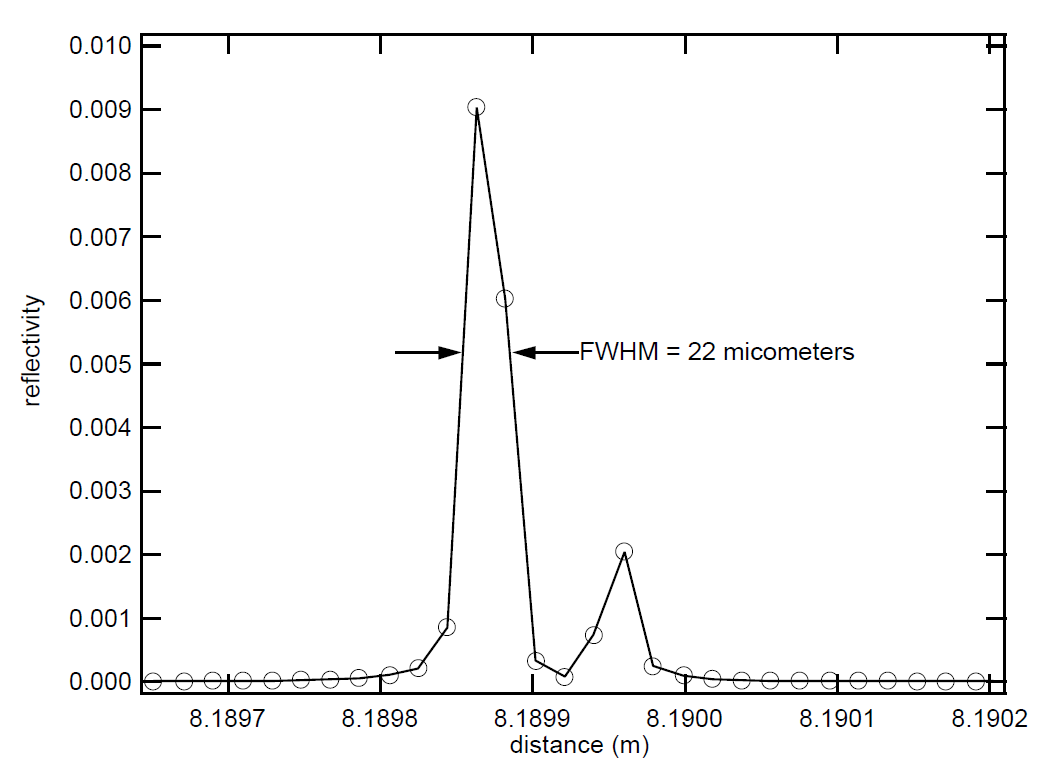

高空間分辨率

空間分辨率是指測量係統能辨別待測光纖上兩個相鄰測量點的能力。空間分辨率高意味著能辨別的測量點間距短，即光纖上能測量的信息點就多，更能反映整條待測光纖的特性。在OTDR係統中分辨率受探測光脈衝寬度的限製，探測光脈衝寬度窄，則分辨率高，同時光脈衝能量變小，信噪比減小。OFDR係統中的空間分辨率根據可以對應為辨別待測光纖兩個相鄰測量點所對應的中頻信號的能力，而辨別中頻信號的能力與係統中所使用的頻譜儀的接收機帶寬密切相關。很明顯，接收機帶寬越小，則辨別兩個不同頻率信號的能力越強，同時引入的噪聲電平也小，信噪比提高，故OFDR係統在得到高空間分辨率的同時也能得到很大的動態範圍。

三.不同光器件中的測試方法

光器件按源來分為二個部分，光無源器件和光有源器件。

光無源器件：光跳線，尾纖；

                    AWG,WDM,PLC；

                    ……

光有源器件：光收發模塊為主

其實不管是光有源器件還是光無源器件，用OFDR測試儀進行測試的時候，都是測試該產品在無源狀態下的光鏈路。對於光鏈路進行分析診斷，判斷出是否有異常狀態；得到的測試數據有距離位置，插入損耗，回波損耗。

四.LUNA OFDR 測試儀

全球領先的先進光纖技術公司Luna Innovations Incorporated（LUNA）創立於1990年，憑借在多領域的技術創新與實踐經驗，為客戶提供業界領先的傳感、測試與測量、監測與控製產品和解決方案，致力於將新技術應用於電信、醫療、符合材料和國防等行業關鍵進程的測量、監控、改善和保護。

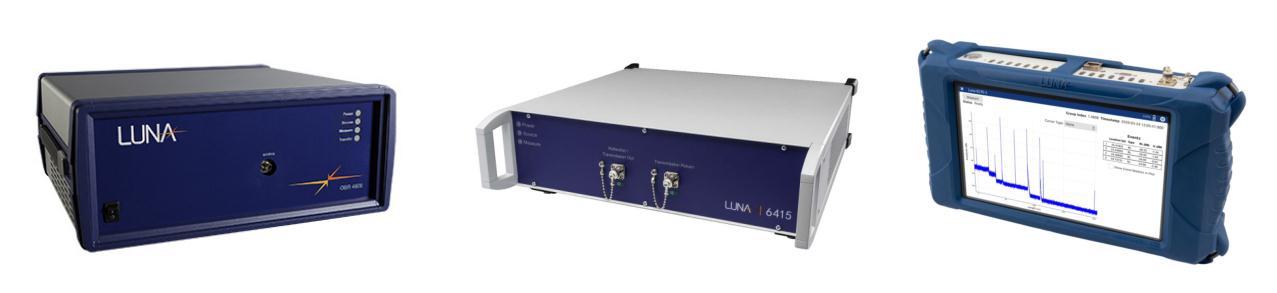

LUNA的眾多產品中，OFDR極具代表性。其中分為三個係列4600,6400,6200.4600係列為實驗室級別，精度高，測試長度長；6400係列為生產線級別，價格便宜，功能齊全；6200係列為便攜式儀表，方便戶外操作測試。

性能參數

測試難題

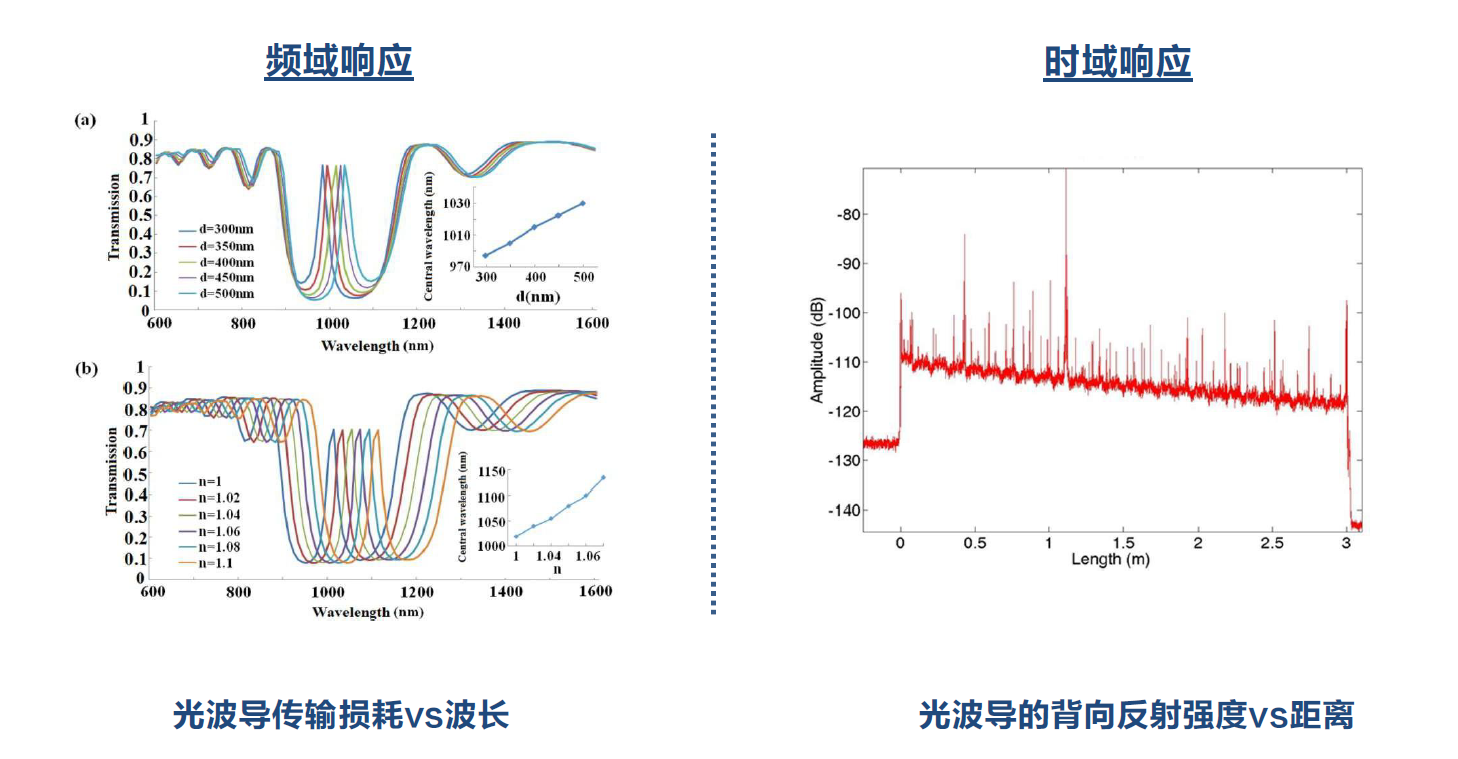

完整表征光波導結構需要同時具有光頻域響應和光時域響應。其實不管是頻域測試還是時域測試，我們首先最重要的一步操作，就是用端麵檢測儀進行檢查連接器的端麵，是否幹淨。

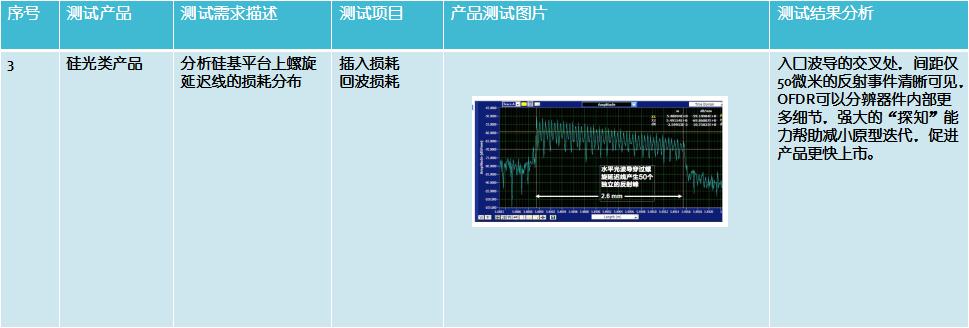

五.相關測試方案

六.具體案例1

客戶名稱：XX公司

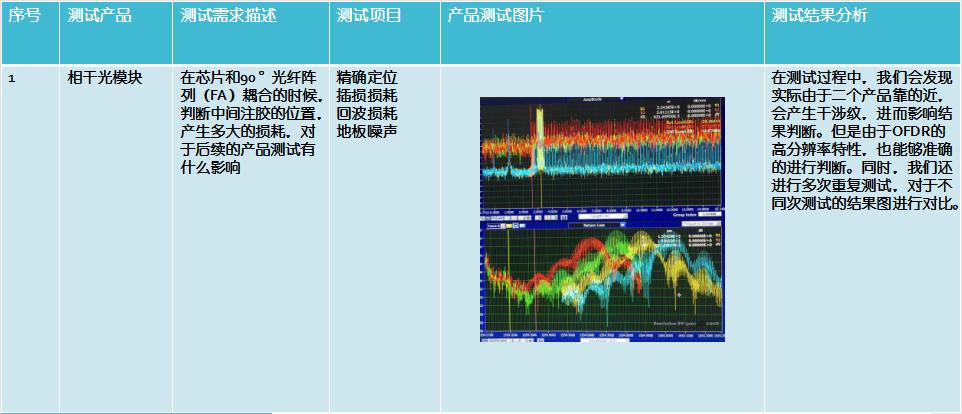

測試需求：測試相幹光模塊芯片耦合處異常情況

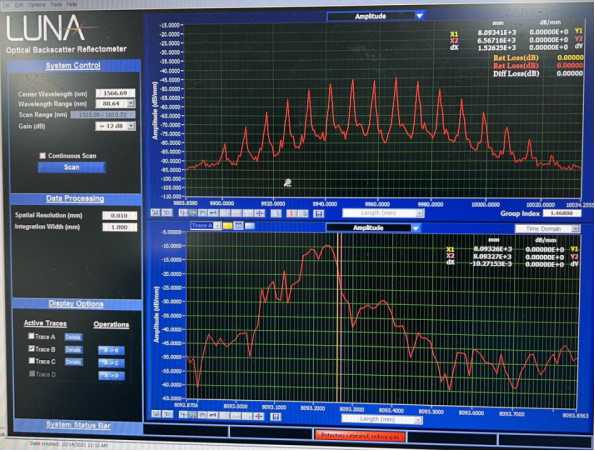

測試過程：由於客戶芯片和FA的距離非常靠近，中間又有介質，所以導致在測試的過程中發現了幹涉紋（如上圖的幹涉紋間距為8mm），但是還是可以很好的判斷FA的末端和芯片的前端位置距離，從而可以進行後續的產品研發分析。

六.具體案例2

客戶名稱：XX公司

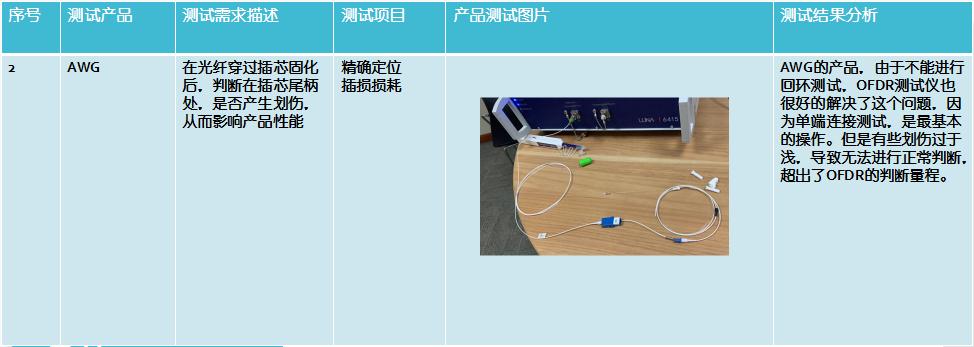

測試需求：測試AWG產品的插芯尾柄處異常情況

測試過程：由於有些產品的異常情況十分輕微，導致超出了設備量程，沒辦法準確測試，但是絕大多數的情況，都是可以進行正確判斷，哪怕二個異常位置就距離一個毫米都是沒有任何的問題。同時，可以確定這個二個位置的插入損耗和回波損耗是多大。

七.結論

91视频入口儀器創立於1992年，至今已經過去了30周年，我公司專注於光通信測試業務，有代理多個國際著名品牌的測試儀表，近年來還推出了自主研發生產的91视频入口品牌各類測試儀表，同時，我公司也有相當多的實例經驗，用來幫助更多想加入到光通信發展的客戶。

隨著光通信和集成光學的發展，越來越需要具有高空間分辨率的測量技術。OFDR作為一種具有廣泛應用前景的高空間分辨率測量技術，正越來越受到重視。隨著國內科學技術的發展，有關OFDR的研究必將會廣泛地被引起人們的重視並得以開展。
