1.JTG2182-2020標準的背景及推薦方案

交通運輸部發布了《公路工程質量檢驗評定標準 第二期 機電工程》（JTG 2182—2020，簡稱《標準》），作為公路工程行業強製性標準，自2021年3月1日起施行，原《公路工程質量檢驗評定標準 第二冊 機電工程》(JTG F80/2-2004，簡稱原《標準》)同時廢止。為便於理解本次修訂的主要內容，切實做好貫徹實施工作，現將有關修訂情況解讀如下：

（一）修訂背景

原《標準》自2004年實施以來，對於指導全國公路機電工程質量檢評工作、保障工程質量和提高工程技術水平發揮了重要作用。近年來，大量新產品、新技術和新工藝在我國公路機電工程中得到了廣泛應用，促進了公路機電工程的不斷發展，對工程檢測的技術和方法提出了新的要求。為規範公路機電工程質量檢驗評定，統一檢測方法及技術要求，解決原《標準》中存在的短板，交通運輸部組織完成了《標準》的修訂工作。

（二）主要修訂內容

《標準》在充分吸納交通運輸行業公路機電工程試驗檢測最新研究成果及原《標準》實施使用經驗的基礎上，進行了大量的理論研究與試驗驗證。主要修訂內容包括：

1.針對近年來國內公路機電工程出現的新設備，增加了交通情況調查設施、視頻交通事件檢測係統、波分複用（WDM）光纖傳輸係統、超限檢測係統和電動汽車充電係統等多個分項工程的檢測內容 ，通信設施分部工程增加了 IP 網絡係統、波分複用（WDM）光纖傳輸係統和固定電話交換係統。通信管道與光、電纜線路分項工程調整為通信管道工程和通信光纜、電纜 線路工程兩個分項工程，刪除了無線移動通信係統、緊急電話係統。

2.為補齊現有檢測工作中的短板，提高工程質量，在車輛檢測器中增加了地磁車輛檢測器的檢查項目；在通信光、電纜線路工程中增加了音頻電纜的檢查項目；在中心（站）內低壓配電設備中增加了UPS、EPS電源的檢查項目；在消防設施中增加了電伴熱、車行橫通道防火卷簾的檢查項目；在隧道管理站設備及軟件中增加了應急預案的檢查項目。

3.為保證公路機電工程的建設質量，提高了共用接地電阻、多模光纖接頭損耗平均值、燈杆垂直度等檢查項目的技術要求。

4.參照已發布的《公路工程質量檢驗評定標準 第一冊 土建工程》（JTG F80/1-2017）中的相關內容，采用合格率法對機電工程質量進行評定，比舊版評分方法更為剛性嚴格。由於機電工程的設備為工廠加工製造，質量要求比土建工程高，因此，為了保證工程質量，規定機電工程關鍵項目的合格率應為100%，一般項目的合格率應不低於90%。

2.關於JTG2182-2020機電工程的通信測試方案（EXFO）

3.測試方案優勢

2.1關於波分複用（WDM）分波器/合波器的一鍵式測試和自動計算

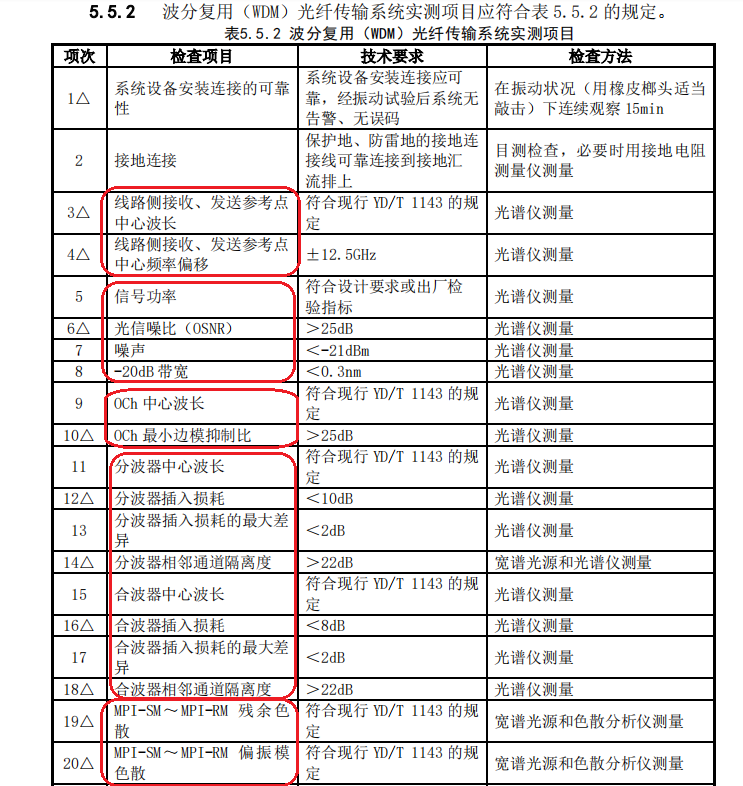

以上圖表是JTG 2182-2020公路工程質量檢驗評定標準波分複用（WDM）光纖傳輸係統光譜儀分析儀的測試項目，可以分成線路測試和分波器/合波器測試，所有波分複用（WDM）係統測試都可以歸納到這兩類。

圖表第3項~第10項是線路接口測試，就是在設備的接收接口和發送接口的測試項目。

圖表第11項~第18項是分波器/合波器測試，在波分複用（WDM）係統裏，分波器/合波器扮演著重要的角色，它是把這兩個波合在一起或者分開，如果分波器/合波器性能不好，有可能會導致通道與通到之間會互相幹擾，在波分複用（WDM）係統裏分波器/合波器測試項目比重是最大的，也是波分複用（WDM）波分係統最重要的指標。

EXFO的光譜分析儀的優點是針對圖表11項到18項選擇ST測量模式即可自動進行分波器/合波器的測試，並自動得到包括相鄰通道隔離度等要求測量的結果，整個測試過程無需人工幹預，完全由專業的儀表自動計算並得到準確的結果。而市場上的其他頻譜光譜分析儀都沒有相對應的測試模式，相鄰通道隔離度的測試隻能完全依賴手動測量，需要人工記錄和手動計算才能知道結果。而且除了這項測試功能以外，EXFO光譜儀各項指標，都比其他品牌的光普儀要優越，因此EXFO光譜儀在通信運營商領域和公路交通檢測等行業占有率達到90%以上。

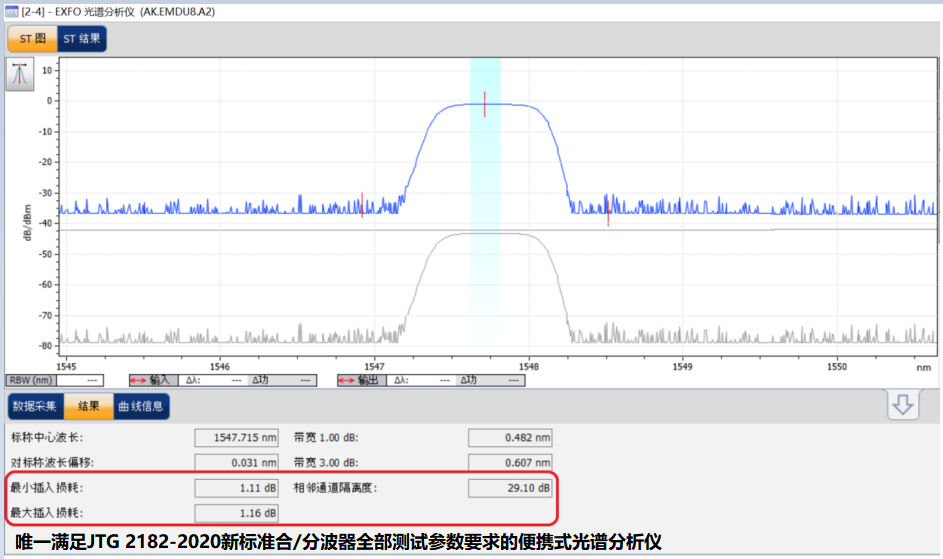

EXFO儀表測試界麵

2.2高效率的單端色散測試辦法

色散是一個比較複雜的光學物理概念，色散它分成兩種，色度色散CD和偏振模色散PMD。圖表第19項殘餘色散，就是係統中的色度色散經過色散補償模塊後還殘餘的色散，所以殘餘色散本質上就是色度色散；圖表第20項是偏振模色散

關於色散的測量方法也有兩種，單端法和雙端法。單端色散測試儀隻需要在被測光纜的一端一個人使用儀表即可進行色度色散CD和偏振模色散PMD的測試；所謂的雙端法，需要二組人，一組人在光纜的一端，使用光源，而另一組在光纜的另一端，使用色散分析儀，二組人互相溝通，光源和色散分析儀相互配合的測試方法。

顯而易見的單端測試法的第一個優勢在於節約人工，提高效率,降低成本。

其次，公路光纜一般采用地埋方式，但如果經過大跨度橋梁時，光纜的偏振模色散會隨著橋梁的晃動而發生變化，PMD值的快速變化，按照傳統的測試辦法（固定分析法），通常都是在漫長的等待後得到無法測試的結論。而EXFO單端色散分析儀的架空模式可以快速鎖定PMD並迅速收斂進行精確測試。

EXFO的單端色散分析儀是目前唯一支持架空光纜或者大跨度橋梁光纜色度色散（殘餘色散）和偏振模色散的測試工具。
