增強 CTP10 的光譜測試能力揭秘

2024-01-24 497


光電流計（PCM）模塊設計用於測量來自外接光電二極管（PD）的光電流，從而增強器件測試平台 CTP10 的光譜測試能力。對於高速通信，接收端的 PD 通常進行反向偏壓，以改進檢測帶寬，因此需要對其進行測試，以了解它如何隨著反向偏壓發生變化。本文說明了利用 PCM 模塊，可以對 PD 在各種偏置電壓下進行測試，從而創建光-電流-電壓（LIV）曲線。


用PCM測量反向偏壓PD的光電流

下圖是在1530 nm波長下對 PD 進行 I-V 測量的示例，所應用的光功率約為700 μW。該圖顯示的清晰趨勢可以精準地描述 PD 的特性。

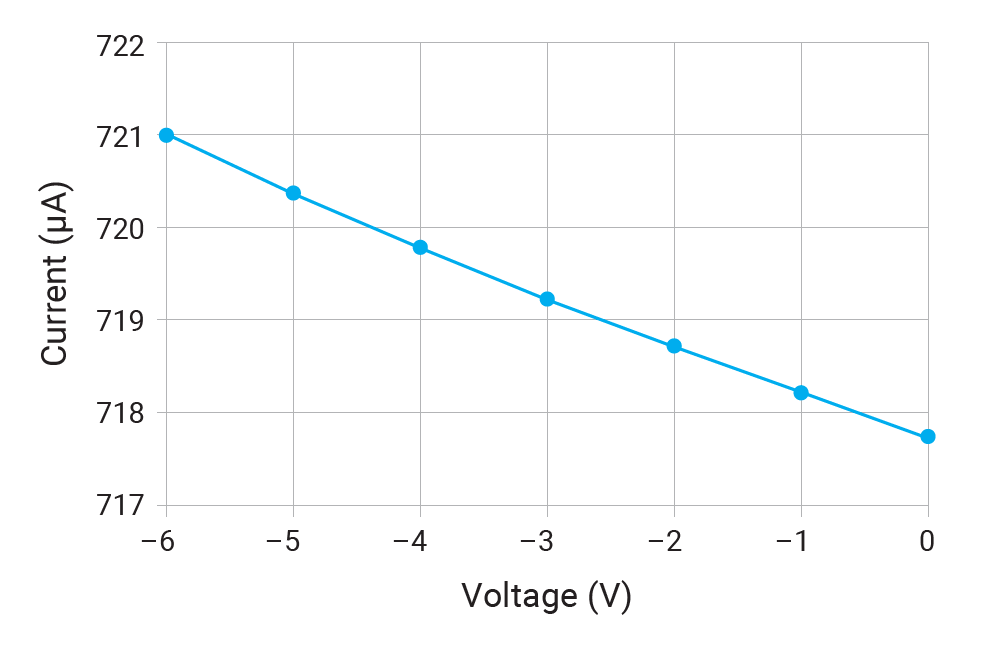

✸ 1530 nm波長下 InGaAs PD 的 I-V 曲線示例。


這一結果表明，反偏 PD 可與 CTP10 結合使用以進行光譜鑒定，並證明 CTP10 可用於進行LIV測量。


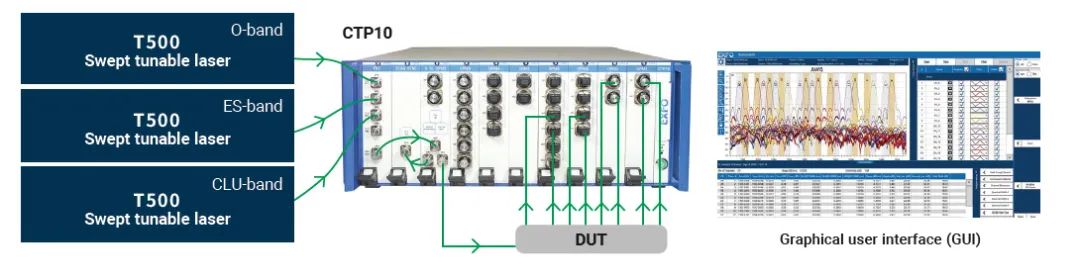

✸ 全波段IL，ORL，PDL掃描測試係統
