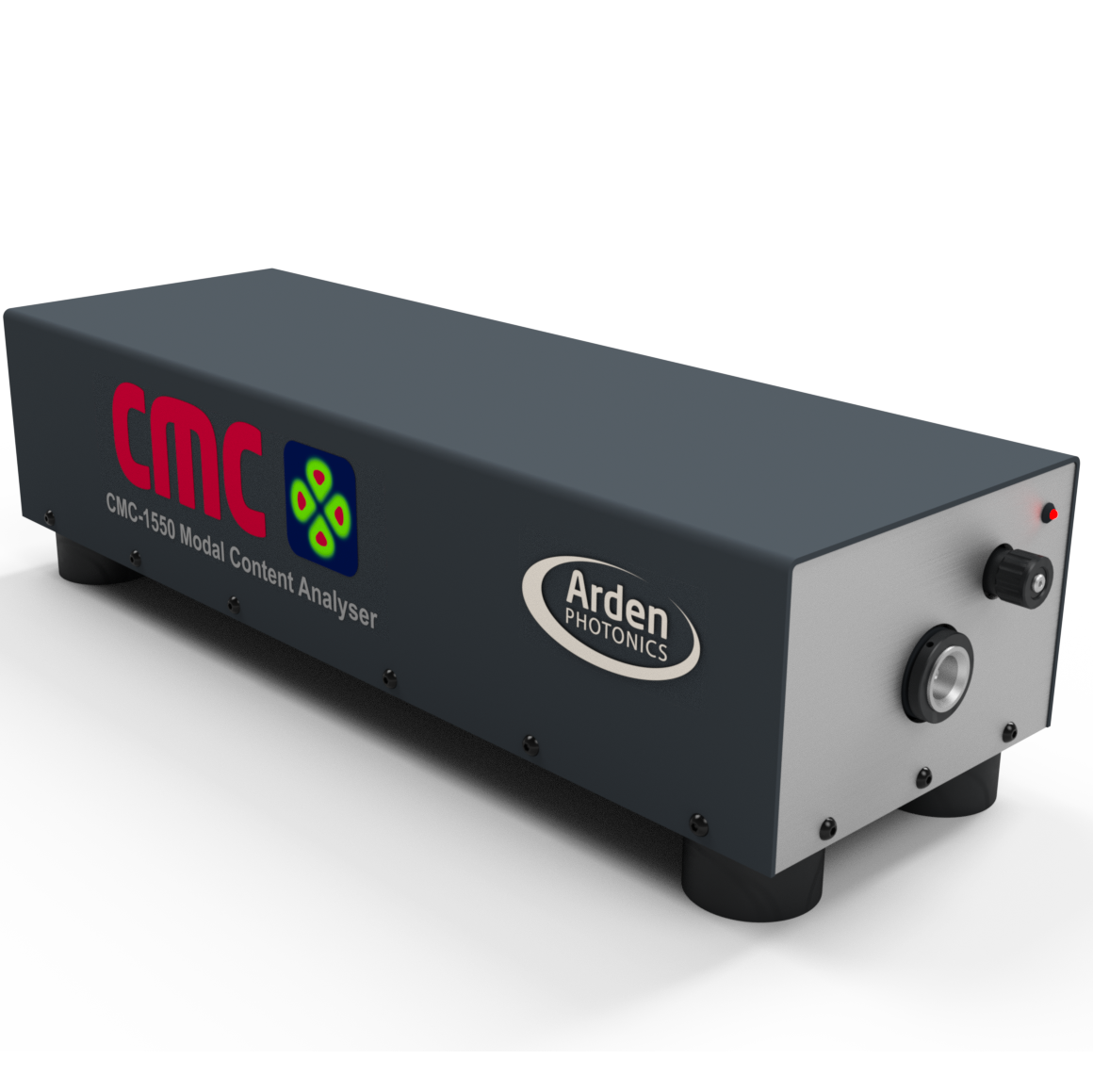

產品：Arden CMC-1550 少模分析儀

CMC-1550少模分析儀是為測量光纖結構複雜的少模光纖和空心光纖的各模態特性而設計的。

它由兩個不同的單元-發射單元和接收單元組成，采用空間和光譜分辨成像(S2)技術來識別和表征光纖的單個模式，估計其模式相關的傳播損耗，並評估其模式耦合效應。

CMC-1550 獲得每種傳播模式的差分群延遲 (DGD) 以及與最激發模式相比的相對強度（或多徑幹擾 (MPI)）。

它提供了對光纖內各個模式特性及其相互作用的全麵了解，有助於重建被測光纖的傳播模式輪廓和導模相位。


測量直徑最大 400 μm 的空心光纖和少模光纖

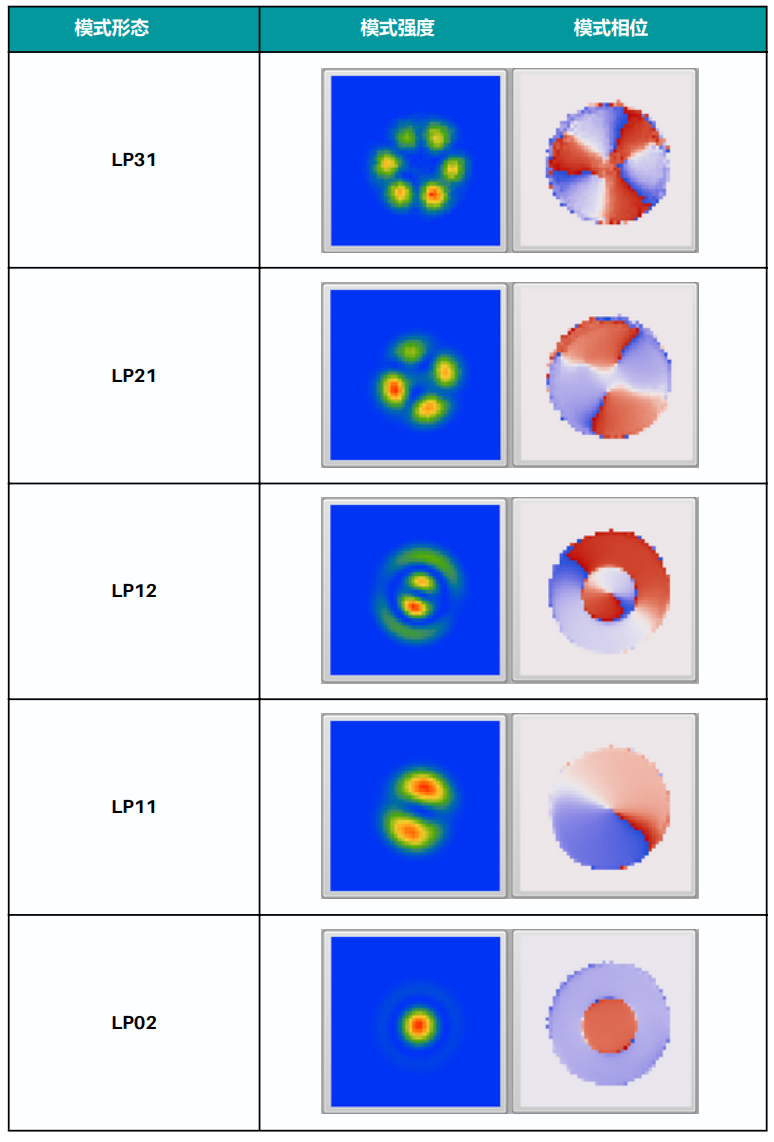

重建傳播模式輪廓和相位

計算高階模式與最激發模式相比的相對強度

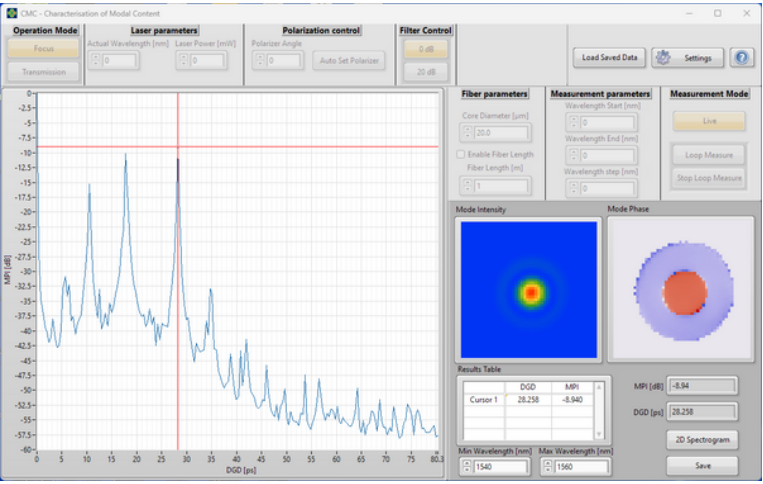

計算傳播模式的DGD

循環測量模式可實現實時測量



兩種顏色表示電場值的不同符號。
