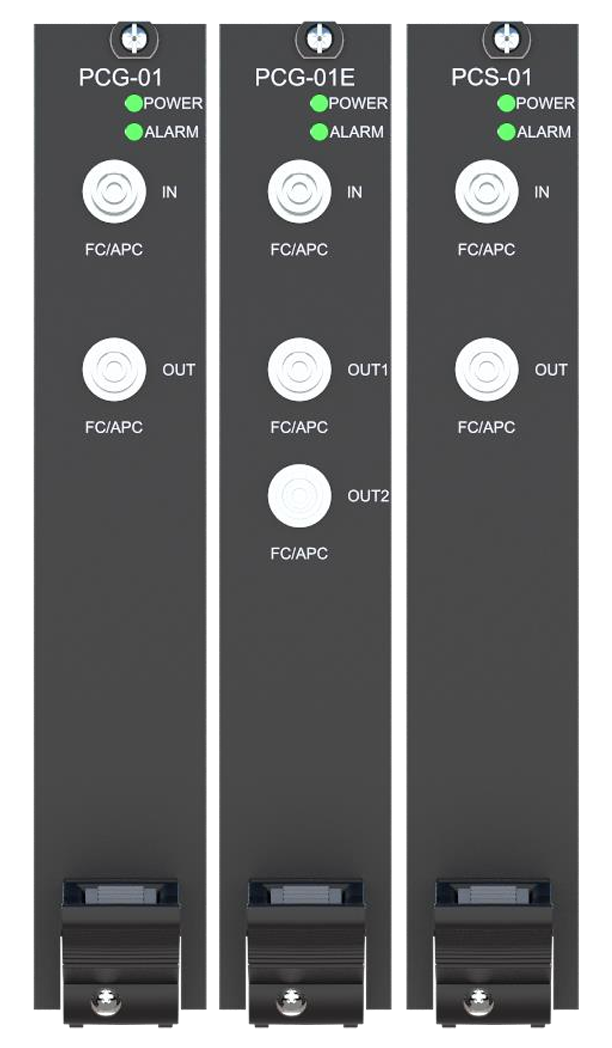

產品：91视频入口 PCG/PCS 偏振控製模塊

91视频入口PCG模塊是基於F1200T/400T測試平台的速度快、重複性好、穩定度高、波長範圍寬的偏振控製器。PCG模塊專為生產全天候測試設計、性能穩定、抗幹擾能力強，可編程控製。PCG模塊對輸入光源（固定或掃描光源）的偏振態（6個）快速改變並輸出，快速準確測量器件的IL/PDL/。廣泛用於無源器件鑒定 、偏振相關損耗（PDL）測量 、收發器測試、波長掃描係統等，性價比高、可靠性好、操作簡單等特點。

基於電控偏振調節技術，快速完成對輸入光的偏振態改變並輸出

01E型內置超低PDL分光器

速度快：<250微秒/點的調節時間(掃描狀態)

重複性好：偏振角重複性<±0.1°

穩定性好：內置超低PDL分光器，光路固定


項目

單位

技術參數

PCG

PCS

通道數量

-

1

1

1

波長範圍

nm

1260 ~ 1340

1480 ~ 1620

1260 ~ 1650

偏振控製範圍

-

-45°/0°/+45°/+90°/右旋圓偏振, 左旋圓偏振

-45°/0°/+45°/+90°/右旋圓偏振, 左旋圓偏振

0 ~ 4π

典型插入損耗

dB

1.2

1.0 @ 01型

0.1

4.4 @ 01E型

插入損耗變化量

dB

≤0.1

≤0.1

0.05

波長相關損耗

dB

≤0.3

≤0.3

N/A

偏振相關損耗

dB

N/A

<0.03[4]

0.05

回波損耗

dB

≥55

≥55

≥65

偏振態重複性

°

±0.1

±0.1

N/A

偏振態間夾角

°

90±10

90±10

N/A

偏振態切換速度

ms

<10

<10

1

最大輸入光功率

dBm

23

23

30

光纖類型

um

9/125

9/125

9/125

連接器類型

-

FC

工作溫度

°C

5 ~ 40

存儲溫度

°C

-30 ~ 60

濕度要求

-

15% ~ 80% 相對濕度、非凝露


光器件和光係統的PDL曲線掃描及相關指標測量

光器件和光係統的偏振控製及靜態指標測量
